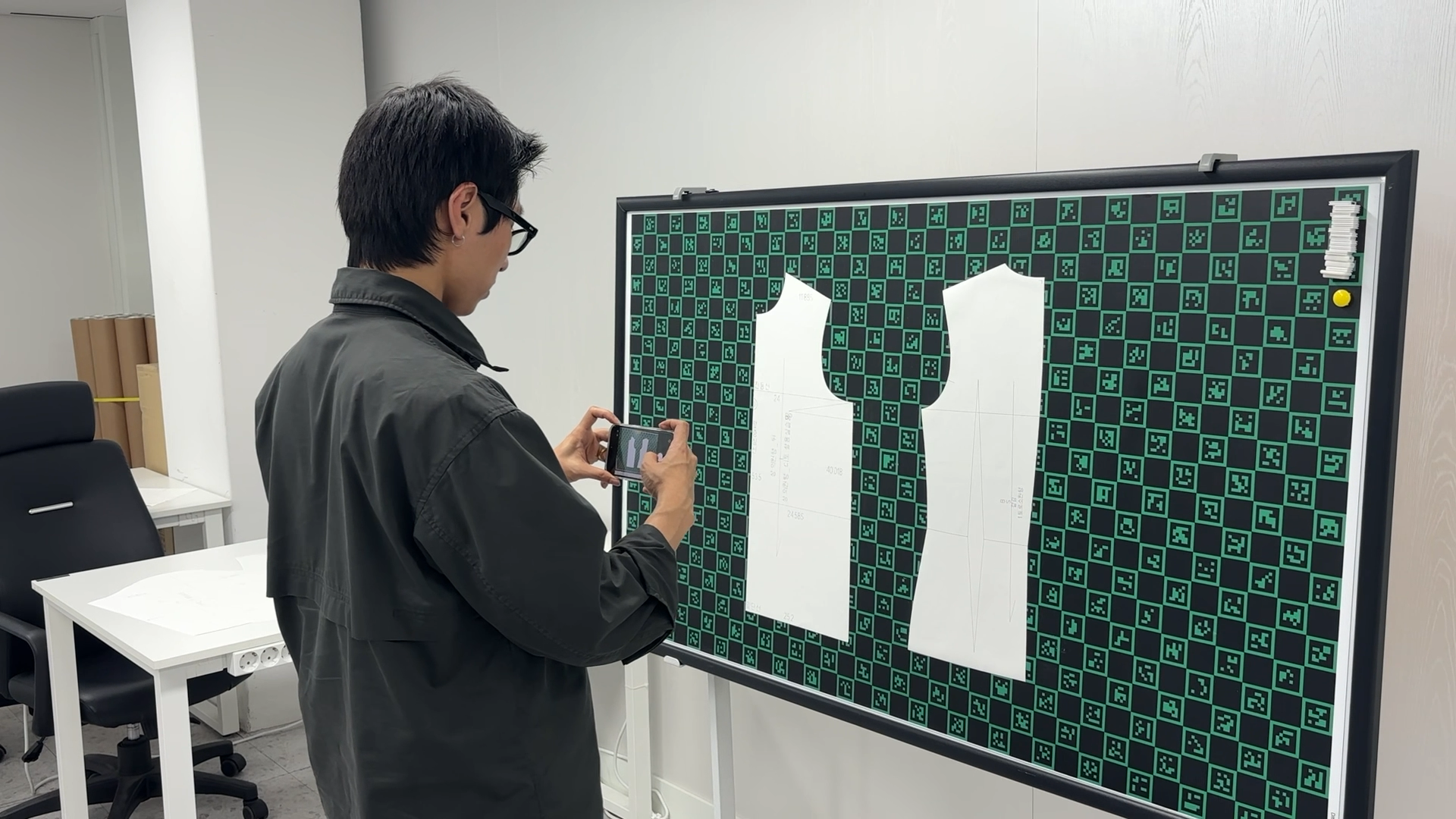

디토보드에 패턴 올려놓고 사진촬영
디토보드에서 촬영한 사진을 불러오기
불러온 사진의 왜곡을 보정하는 과정
패턴의 외곽선을 자동으로 추출하는 과정
생성된 패턴을 우투캐드에 입력하기
사진에 있는 패턴의 외곽선을 자동으로 추출해주는 기능
ID(숫자)를 갖고있는 마크로 각 모서리의 좌표를 알 수 있다.
모든 카메라 렌즈는 바깥쪽으로 왜곡이 발생하는데 디토마크를 활용해 왜곡을 잡아줄 수 있다.
디토마크의 좌표를 활용해 패턴의 좌표를 구할 수 있다.
• 캐드 프로그램과 디지타이저 기기를 연결하여 입력하는 방식
• 기기의 리모콘으로 수동입력
• 사용자의 숙련도에 따라 달라지는 결과물
• 체커보드를 활용한 사진으로 입력하는 방식
• 캐드프로그램 안에서 마우스로 외곽선을 입력
• 사진의 왜곡에 따라 달라지는 결과물
| 우투디토 | 디지타이저 | 포토 디지타이저 | ||
|---|---|---|---|---|
| 비용* | 400,000원 | 2,500,000원 | 0원 | |
| 단순 비교 | ||||
| 자동입력 | ||||
| 쉬운사용 | ||||
| 이동가능 | ||||
| 항목 비교 | ||||
| 입력장비 | 휴대폰 / 카메라 | 전용 장비 | 휴대폰 / 카메라 | |
| 입력방법 | 사진 | 외곽선 수동 입력 | 사진 | |
| 오차율** | 1% 미만 | 1~5% | 3~7% | |
| 작업공간 | 벽결이 or 스탠드 | 3~5m2 | 제약없음 | |
| 소요시간** | 5분 | 30분 | 10분 | |
*비용 : 캐드 구독비 제외, VAT 별도
**오차율/소요시간 : 원형패턴 기준, 선 보정시간 포함, 사용자의 숙련도에 따라 다를 수 있음
