안녕하세요 우투캐드입니다.

(1)  선종류를 변경하는 도구를 추가함

<선종류 변경>

① 그리기 – 선종류 선택(선/점선/일점선) – 선종류변경(옵션:선종류) – 선선택 – 우클릭

- 선택된 선(들)의 종류를 변경할수 있습니다.

②  그리기 – 선종류변경(옵션:자르는선) – 선선택 – 우클릭

 - 플로터로 출력시 내부선을 자르는선으로 지정할 수 있습니다.

(2)  이동,회전, 반전이 가능한 복합도구로

그리기모드, 그레이딩모드, 플로터에서 임의 배치가능

<패턴 이동회전>

(3)  그리기 모드에서 패턴 정렬하는 기능 추가함

<패턴 정렬>

① 그리기 – 패턴정렬- 패턴들 선택 – 우클릭 – 팝업창에서 선택(자동정렬/수평/수직)

-      패턴(선택한 패턴/ 겹쳐진 패턴)을 원하는 방법으로 정렬할 수 있습니다.

(4)  각 그레이딩 선들이 기준 그레이딩 선까지 연장되는 편차값을 적용하는 기능 추가함

<연장 그레이딩>

① 그레이딩 – 연장그레이딩 - 기준선 선택(연장할 위치의 선) – 타겟라인(연장할 선) 선택

-      선택선의 형태를 그대로 유지하고, 외곽선에 적용 할때, 연장 그레이딩을 활용할 수 있습니다.

(5)  생성 도구(선 그리기, 직각선, 중심선, ......)는 선택한 선 종류에 따라서 생성 되도록 향상함

<외곽선 변환>

① 그리기 – 선종류(선/점선/일점선)선택

–그리기 도구(선그리기/직각선/중간선/사각형/원/호/곡선자/평행) 사용

-      선 선택 후 그리기로 적용시 선택된 선으로 생성됩니다.

(6)  단축키(Delete)를 이용하여 선택한 점의 편차값을 초기화 할 수 있음

<Delete key >

① 그레이딩 – 그레이딩모드 – 점선택 – Delete key

-      선택한 점을 간편하게 편차값을 초기화 할 수 있습니다.

(7)  그레이딩 모드에서 패턴 이동, 회전, 반전, 변환,

 수직/수평 보정, 정렬 도구를 사용 가능 하도록 향상

<패턴 이동회전>

(8)  그리기 모드에서도 점의 속성을 변환

<포인트 변환>

① 그리기 – 포인트 변환 – 속성/형태을 변환할 점(들)을 선택 – 우클릭

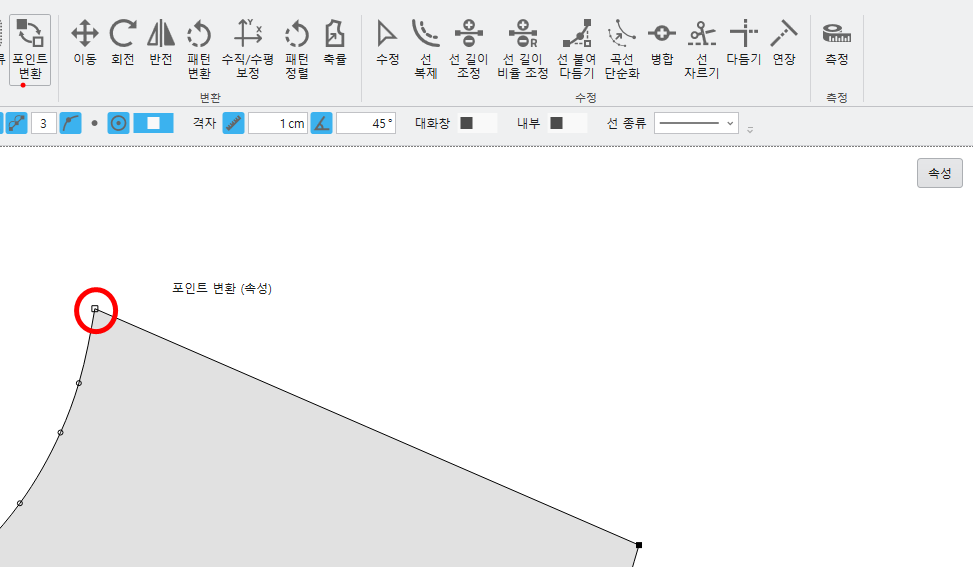

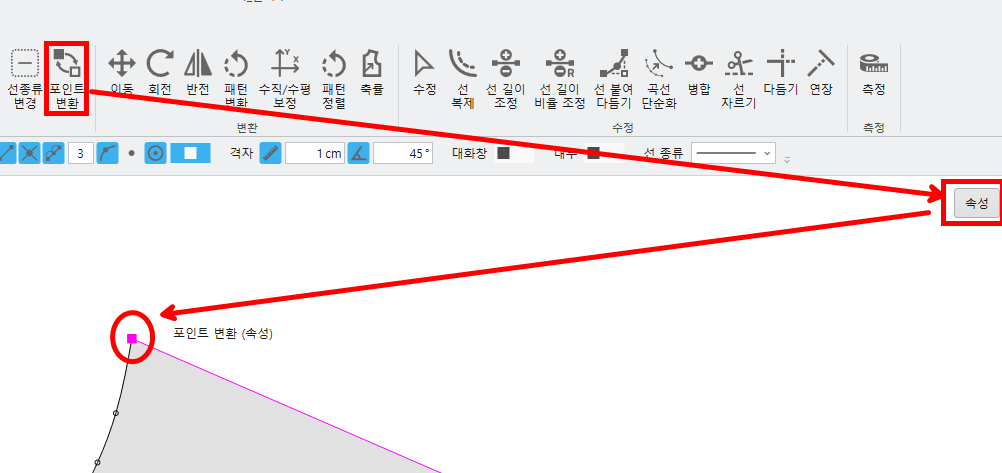

-      속성 옵션 : 선택된 점은 그레이딩점 <=> 넌 그레이딩점으로 변환됩니다.

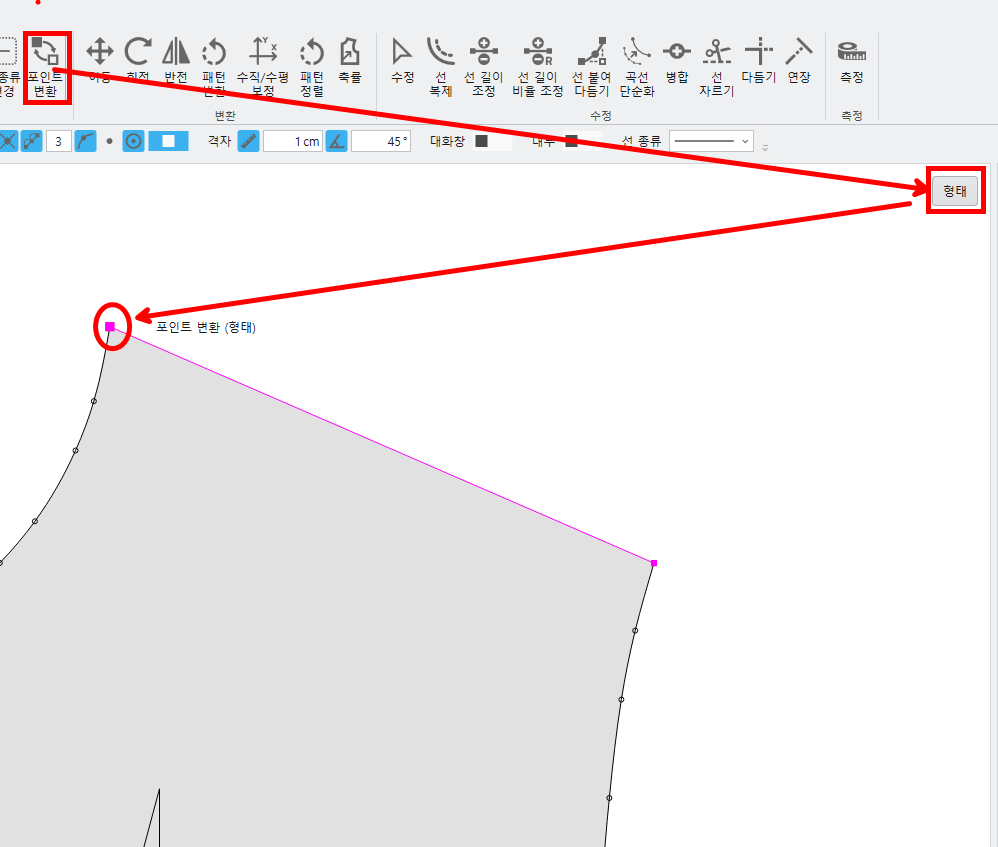

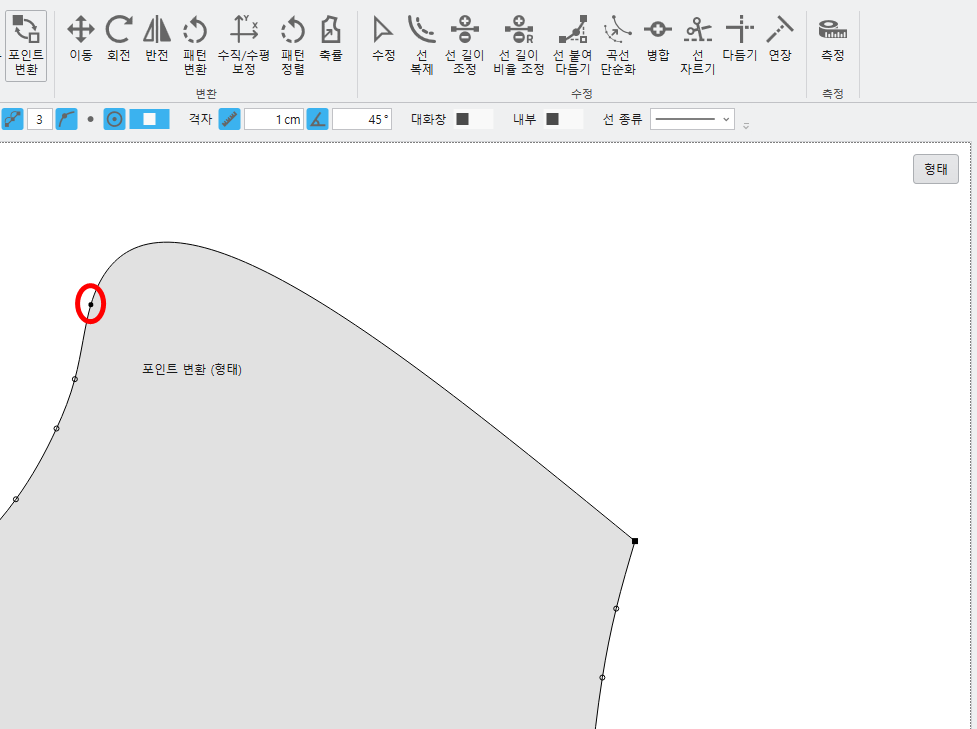

-      형태 옵션 : 선택된 점은 직선점 <=> 곡선점으로 변환 됩니다.
